【製品プロモーション】AiP393AiP339 高速高精度コンパレータ

AiP393/AiP339は、高速かつ高精度なコンパレータ回路です。

AiP393は2つの独立したコンパレータで構成され、AiP339は4つの独立したコンパレータで構成されています。これらは、2つの電源間の電圧差が2V～36Vの範囲内であり、Vccが入力コモンモード電圧より少なくとも1.5V高い限り、単一電源またはデュアル電源のどちらでも動作可能です。消費電流は電源電圧に依存しません。出力はオープンコレクタであり、他のオープンコレクタ出力に接続してワイヤードAND接続を実現できます。

アプリケーション: I産業機器、自動車、電源管理、発振器、ピーク検出、ロジックレベル変換、その他のシステム。

主な機能：

動作電圧範囲：
単一電源：2V～36V
デュアル電源：±1V～±18V
低消費電流は電源電圧に依存しません：0.8mA（標準値）
低入力バイアス電流：25nA（標準値）
低入力オフセット電圧：2mV（標準値）
同相入力電圧範囲にはグランドが含まれます。
差動入力電圧範囲は、最大定格電源電圧である±36Vに等しい。
出力飽和電圧が低い
出力はTTL、MOS、CMOSに対応しています。
包装形態：
AiP393：SOP8/DIP8/MSOP8

AiP339：SOP14/DIP14/TSSOP14

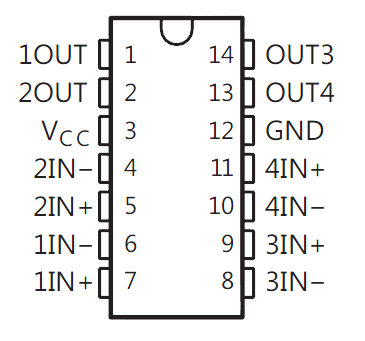

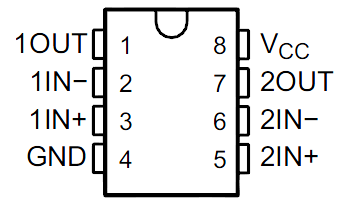

ピン構成：

T典型的なアプリケーション診断ラム

シングルエンドと異なるen比較器の構成：
