【製品プロモーション】40Vの広電圧であらゆる動作条件に対応、7MHzのゲイン帯域幅積＋22Vusのスルーレート、信号応答は常に安定 — AiP893XR

AiP893XRシリーズは、I-CORE Electronicsが独自開発した高電圧・高スルーレート・レールツーレール出力オペアンプです。コア性能は同等仕様の製品と比較してベンチマークされており、すべての主要パラメータが最大限に引き出されています。3V～40Vの広い動作電圧範囲をサポートし、22V/μsの高スルーレートと7MHzのゲイン帯域幅積を組み合わせることで、高速かつ高精度な信号追従と増幅を容易に実現します。シングルチャンネルの静止電流はわずか1mA、オープンループゲインは最大120dBに達します。モーター制御、オーディオパワーアンプ、産業用信号チェーンなど、高電圧・高速増幅が求められる用途に最適で、国内代替品として高い安定性と柔軟性を備えたソリューションを提供します。

製品の利点：

低静止時消費電力：シングルチャネルの静止電流はわずか1mAで、システム全体の消費電力を効果的に削減し、低電力のバッテリー駆動アプリケーションに適しています。
広範囲の電圧と高電圧への適応性：3Vから40Vまでの幅広い供給電圧範囲をサポートし、高電圧動作条件にも耐えることができるため、モーター制御や産業用ドライブなどの高電圧アプリケーションに最適であり、システムの信頼性を向上させます。
優れた高速応答性：本製品は、7MHzの高ゲイン帯域幅と22V/μsの高スルーレートを組み合わせることで、高速な信号応答を実現します。高周波で変化の速い信号を正確に処理し、高速かつ高電圧駆動能力を提供します。
広いコモンモード電圧入力範囲：入力コモンモード範囲は0VからVcc-1.5Vまでです。この広いコモンモード入力範囲により、回路設計の柔軟性が大幅に向上し、単電源動作やグランド基準信号検出などの複雑なアプリケーションに適しています。

主な特徴：

供給電圧：3V～40V
利得帯域幅積：7MHz
スルーレート：22V/μs
入力オフセット電圧：≤4mV
入力コモンモード電圧範囲：VSN～VSP-1.5V
出力短絡電流：38mA
開ループ電圧利得：130dB
動作温度：-40℃～125℃

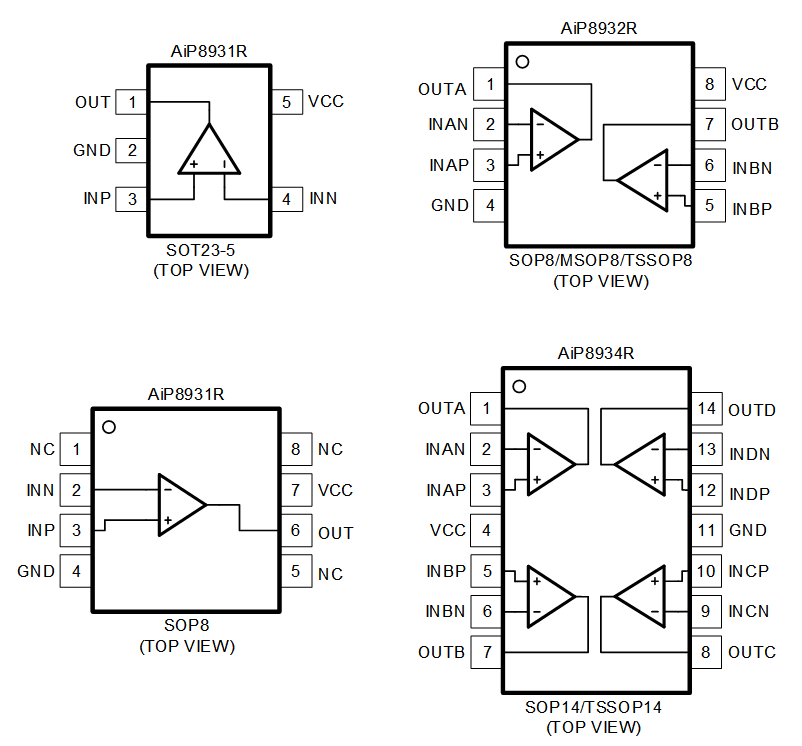

パッケージ形態：
‒ AiP8931R：SOT23-5/SOP8
‒ AiP8932R：SOP8/MSOP8/TSSOP8
‒ AiP8934R：SOP14/TSSOP14

AiP893XR シリーズ詳細仕様：

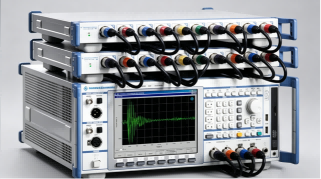

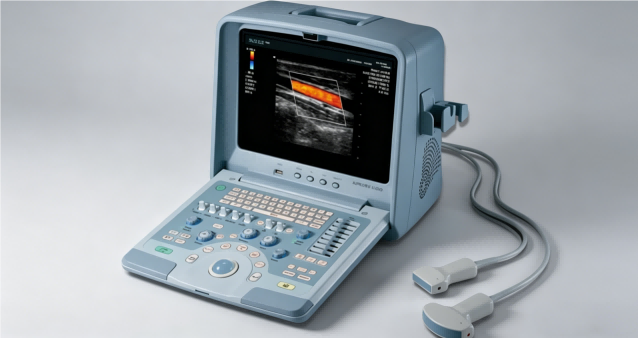

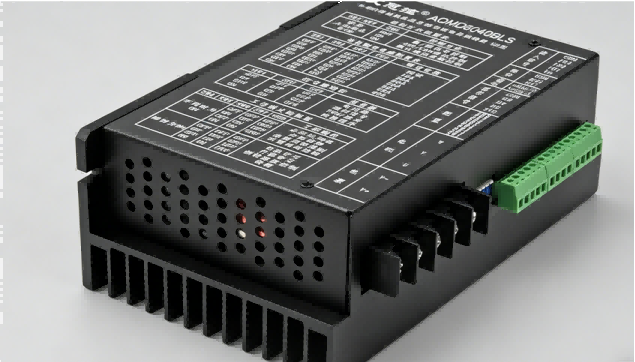

応用分野

結論：

AiP893XRは、高電圧・低消費電力・高速のレールツーレール・オペアンプです。さらに、I-CORE Electronicsは、10MHzの高電圧・高速レールツーレール・オペアンプであるAiP894XおよびAiP894XR、そしてさらに低消費電力のAiP891X/XRおよびAiP892X/XRシリーズを順次発売し、お客様に選択肢を広げてまいります。製品情報や技術サポートについては、お気軽にお問い合わせください。
