AiP4580 & AiP4558 デュアルチャンネルオペアンプ

AiP4580 & AiP4558 デュアルチャンネルオペアンプ

AiP4580

1、概要

AiP4580 は、高速、高精度のデュアル チャネル オペアンプです。

低オフセット電圧、低ノイズ、高ユニティゲイン帯域幅、大出力電流、低歪みを特長としています。主にオーディオプリアンプ、アクティブフィルタ、産業計測、各種線形増幅用途の計測機器などのアプリケーションに使用されます。

2、特徴

● 動作電圧（±2V～±18V）

● 低入力ノイズ電圧 (0.8μVrms typ.、RIAA、30KHzLPF)

● 低オフセット電圧（0.5mV typ、3mV max）

● 広いGBW 15MHz typ.

● 低歪み 0.0005% typ.

● スルーレート 5V/μs 標準

● 梱包形態：SOP8/DIP8/MSOP8/SIP8

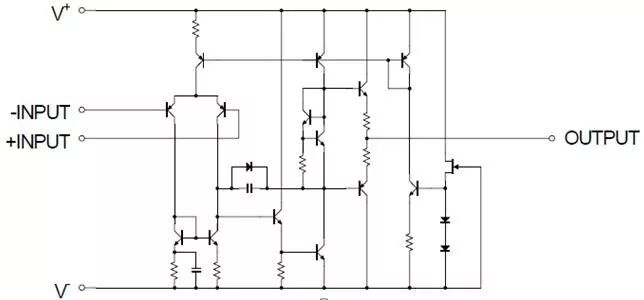

3、ブロック図

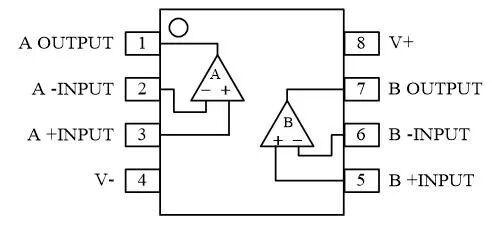

4、ピンの説明

AiP4558

1、概要

AiP4558は、独立した高ゲイン、内部周波数補償機能を備えた2つの汎用オペアンプを搭載しています。幅広い電圧範囲に対応する単電源またはデュアル電源で動作可能です。主に電圧フォロワ、DCゲインコンポーネント、産業用制御機器、そしてあらゆる一般的なオペアンプに使用されます。

2、特徴

1

● 広い同相電圧および差動電圧範囲（±2V～±18V）

● 低オフセット電圧（0.5mV typ、6mV max）

● ユニットゲイン帯域幅: 3MHz (標準)

● 低入力ノイズ電圧：8 nV /√Hz、1KHz（標準）

● スルーレート：1.7V/uS（標準）

● パッケージ情報：SOP8/DIP8/SIP8/SOP8(W)

3、ブロック図

4、ピンの説明
